วิธีการเข้าสู่ BIOS Setup Mode และการตั้งค่าในไบออส(BIOS) ที่ควรทราบ(มีคลิป)

โดยปกติแล้ว เราไม่จำเป็นต้องทำการเปลี่ยนแปลงค่าต่าง ๆ ใน BIOS บ่อยนัก ยกเว้นเมื่อเราต้องการเปลี่ยนแปลงการตั้งค่าต่าง ๆ หรือเมื่อมีการเปลี่ยนอุปกรณ์ใหม่ ๆ เช่น CPU, RAM หรือ Hard Disk เป็นต้น


วิธีการเข้าสู่ BIOS Setup Mode

สำหรับวิธีการที่จะเข้าไปตั้งค่าต่าง ๆ ใน BIOS ได้นั้น จะขึ้นอยู่กับระบบของแต่ละเครื่องด้วย โดยปกติเมื่อเราทำการเปิดสวิทช์ไฟของเครื่องคอมพิวเตอร์ BIOS ก็จะเริ่มทำงานโดยทำการทดสอบอุปกรณ์ต่าง ๆ ก่อนที่จะเรียกใช้งานระบบ DOS จากแผ่น Floppy Disk หรือ Hard Disk ในช่วงนี้จะเป็นช่วงที่เราสามารถเข้าไปทำการแก้ไขเปลี่ยนแปลงการตั้งค่าต่าง ๆ ใน BIOS ได้โดยกด Key ต่าง ๆ เช่น F2, F10, DEL, ESC, CTRL+ESC, CTRL+ALT+ESC ทั้งนี้ขึ้นอยู่กับว่าแต่ละเครื่องจะตั้งไว้อย่างไร ส่วนใหญ่ จะมีข้อความบอกเช่น "Press DEL Key to Enter BIOS Setup" เป็นต้น

ปุ่ม Key ต่าง ๆ ที่ใช้สำหรับการ Setup BIOS ส่วนใหญ่จะเป็นแบบเดียวกัน โดยจะมีรูปแบบทั่วไปดังนี้

    Up, Down, Left, Right ใช้สำหรับเลื่อนเมนูตามต้องการ
    Page Up, Page Down ใช้สำหรับเพิ่ม ลบ หรือเปลี่ยนแปลงค่าตามต้องการ
    ESC Key ใช้สำหรับย้อนกลับไปเมนูแรกก่อนหน้านั้น
    Enter Key ใช้สำหรับเลือกที่เมนูตามต้องการ
    F1, F2 ถึง F10 ใช้สำหรับการทำรายการตามที่ระบุในเมนู BIOS Setup

ตัวอย่างการตั้งค่าต่าง ๆ ใน BIOS Setup

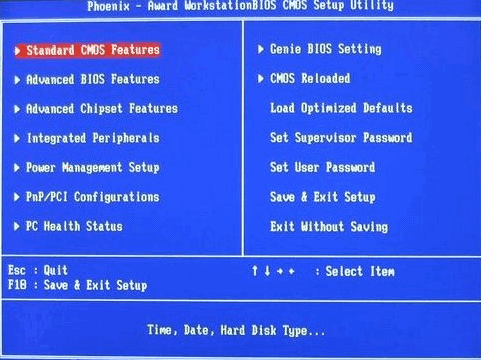

สำหรับตัวอย่างต่อไปนี้ผมนำมาให้ดูแบบรวมทั่ว ๆ ไปของ BIOS เท่าที่หาข้อมูลได้นะครับ ซึ่งส่วนใหญ่ก็จะคล้าย ๆ กัน เริ่มจากหลังจากที่กด DEL หรือ Key อื่น ๆ ขณะเปิดเครื่องเพื่อเข้าสู่ BIOS Setup Mode โดยปกติแล้ว ถ้าหากเป็นการตั้งค่าครั้งแรก หลังจากที่ทำการ Reset CMOS แล้ว ก็เลือกที่เมนู Load BIOS Default Setup หรือ Load BIOS Optimal-performance เพื่อเลือกการตั้งค่าแบบกลาง ๆ ของอุปกรณ์ทั่วไปก่อน จากนั้นจึงมาทำการเลือกแก้ไขเปลี่ยนแปลงแต่ละค่า ตามเมนูต่อไปนี้

Standard CMOS Setup
Date และ Time    ใส่ วันที่ และ เวลา ปัจจุบัน
Hard Disk    กำหนดขนาดของ HDD (Hard Disk) ว่ามีขนาดเท่าไร โดยเลือกตั้งค่าเองแบบ User, แบบอัตโนมัติ Auto หรือไม่ได้ติดตั้งก็เลือกที่ None
Primary / Master    อุปกรณ์ที่ต่อกับ IDE แรก แบบ Master
Primary / Slave    อุปกรณ์ที่ต่อกับ IDE แรก แบบ Slave
Secondary / Master    อุปกรณ์ที่ต่อกับ IDE ที่สอง แบบ Master
Secondary / Slave    อุปกรณ์ที่ต่อกับ IDE ที่สอง แบบ Slave

- Cyls    จำนวน cylinders ใส่ตามคู่มือ HDD

- Heads   จำนวน heads ใส่ตามคู่มือ HDD

- Precomp    write precompensation cylinder ไม่ต้องกำหนดหรือใส่ตามคู่มือ HDD
- Landz    landing zone ไม่ต้องกำหนด หรือใส่ตามคู่มือ HDD
- Sectors    จำนวน sectors ใส่ตามคู่มือ HDD Mode    ถ้าหากทราบค่าที่แน่นอนให้ใส่เป็น User แต่ถ้าไม่แน่ใจ ให้ตั้ง Auto ไว้

- Auto BIOS   จะทำการตรวจสอบและตั้ง Mode ของ HDD อัตโนมัติ
- Normal    สำหรับ HDD ที่มี clys,heads,sectors ไม่เกิน 1024,16,63
- Large    สำหรับ HDD ที่มี cyls มากกว่า 1024 แต่ไม่ support LBA Mode
- LBA    Logical Block Addressing สำหรับ HDD ใหม่ ๆ จะมีการส่งข้อมูลที่เร็วกว่า
Drive A: B:    ชนิดของ Diskette Drives ที่ติดตั้งใช้งาน 360K, 720K, 1.2M หรือ 1.44M
Video    ชนิดของจอแสดงภาพ (ปกติจะเป็น EGA/VGA)
Halt On    กำหนดการ Stop หากพบ Error ขณะที่ POST (Power-On Seft Test)
- All errors    การ POST จะหยุดและแสดง prompts ให้เลือกการทำงานต่อไปทุก Error
- All, But Key    การ POST จะไม่หยุดกรณีของการเกิด Keyboard Error
- All, But Disk    การ POST จะไม่หยุดกรณีของการเกิด Disk Drive Error
- All, But Disk/Key    การ POST จะไม่หยุดกรณีของการเกิด Keyboard Error หรือ Disk Error
Memory    จะแสดงขนาดของ Memory ที่ใส่อยู่ ซึ่งไม่สามารถเปลี่ยนแปลงได้
- Base Memory    โดยปกติจะเป็น 640K สำหรับ DOS
- Extended    คือ Memory ในส่วนที่สูงกว่า 1M ขึ้นไป
- Other Memory    หมายถึงส่วนของระหว่าง 640K ถึง 1M

BIOS Features Setup
Virus Warning    การเตือนเมื่อมีการเขียนข้อมูลทับ Boot Record ของ HDD [Enabled]
CPU Int / Ext cache    การใช้งาน CPU Internal / External Cache [Enabled]
CPU L2 Cache ECC Check    การใช้ External Cache แบบ ECC SRAMs
Quick Power On Seft Test    การทำ POST แบบเร็ว [Enabled]
Boot Sequence    เลือกลำดับของการบูทเช่นจาก C:, A: หรือ IDE-0, IDE-1 [C: A:]
Swap Floppy Disk    กำหนดการสลับตำแหน่ง Drive A: เป็น Drive B: [Disabled]
Boot Up Floppy Seek    การตรวจสอบชนิดของ Disk Drive ว่าเป็นแบบใด [Disabled]
Boot Up NumLock Status    กำหนดการทำงานของ Key NumLock หลังจากเปิดเครื่อง [Disabled]
Boot Up System Speed    กำหนดความเร็ว CPU หลังจากเปิดเครื่อง [High]
Gate A20 Option    การเข้าถึง Address memory ส่วนที่สูงกว่า 1M [Fast]
Typematic Rate Setting    กำหนดความเร็วของการกด Key [Enabled]
Typematic Rate (Chars/Sec)    กำหนดความเร็วของการกด Key [6]
Typematic Delay (Msec)    กำหนดค่า delay ของการกด Key [250]
Security Option    กำหนดการตั้งรหัสผ่านของการ Setup BIOS หรือ System [Setup]
PS/2 Mouse Control    กำหนดการใช้งาน PS/2 Mouse [Disabled]
PCI/VGA Palette Snoop    แก้ปัญหาการเพี้ยนของสีเมื่อใช้การ์ดวีดีโออื่น ๆ ร่วมด้วย [Disabled]
Assign IRQ for VGA    กำหนดการใช้ IRQ ให้กับการ์ดจอ [Enabled]
OS Select for DRAM > 64M    การกำหนดหน่วยความจำสำหรับ OS2 [Non-OS]
HDD S.M.A.R.T capability    Self-Monitering Analysis and Reporting Technology ควรเลือก [Enabled]
Video BIOS Shadow    กำหนดให้ทำ Shadow กับ ROM จากการ์ดแสดงผล C0000-C4000 ควรเลือก [Enabled
Adapter ROM    กำหนดให้ทำ Shadow กับ ROM จากการ์ดที่เสียบเพิ่มเติม
- C8000    ใช้กับการ์ดแสดงผลชนิด MDA (จอเขียว)
- CC000    ใช้กับการ์ด controller บางประเภท [Disabled]
- D0000    ใช้กับการ์ด LAN [ถ้าไม่ใช้ตั้ง Disabled]
- D4000    ใช้กับ controller สำหรับ Disk Drive ชนิดพิเศษ [Disabled]
- D8000    ตั้ง [Disable]
- DC000    ตั้ง [Disable]
- E0000    ตั้ง [Disable]
- E4000    ตั้ง [Disable]
- E8000    ตั้ง [Disable]
- EC000    ใช้กับการ์ด controller ชนิด SCSI [หากไม่ได้ใช้ตั้ง Disable]
System ROM    การทำ Shadow กับ ROM ของ BIOS ที่ F000 [Enabled]

Chipset Features Setup
Auto Configuration    คือให้ BIOS จัดการค่าต่างๆโดยอัตโนมัติซึ่งจะเป็นค่ากลาง ๆ
Hidden Refresh    การเติมประจุไฟของ DRAM [Enabled]
Slow Refresh    ให้ DRAM ลดความถี่ในการเติมประจุไฟลง 2 - 4 เท่า [เลือก Enabled ถ้าไม่มีปัญหาในการใช้งาน]
Concurrent Refresh    การอ่าน-เขียนข้อมูล ได้พร้อมๆกับการเติมประจุไฟใน DRAM [เลือก Enabled ถ้าไม่มีปัญหาในการใช้งาน]
Burst Refresh    การเติมประจุไฟลง DRAM ได้หลายๆ รอบในการทำงานครั้งเดียว [เลือก Enabled ถ้าไม่มีปัญหาในการใช้งาน]
DRAM Brust at 4 Refresh    จำนวนการ Burst Refresh เป็น 4 รอบในการทำงาน 1ครั้ง [Enabled]
Staggered Refresh    การเติมประจุล่วงหน้าใน DRAM ใน Bank ถัดไปด้วย [Enabled]
Refresh RAS Active Time    ให้ทดลองกำหนดค่าน้อยที่สุดเท่าที่เครื่องจะสามารถทำงานได้
AT Cycle Wait State    เวลาที่รอให้การ์ด ISA พร้อม ให้ตั้งค่าที่น้อยสุดเท่าที่เครื่องทำงานได้
16-Bit Memory, I/O Wait State    เวลาที่ซีพียูต้องรอระหว่างรอบการทำงาน ตั้งน้อยที่สุดที่ทำงานได้
8-Bit Memory, I/O Wait State    เวลาที่ซีพียูต้องรอระหว่างรอบการทำงาน ให้ตั้งน้อยสุดที่ทำงานได้
DMA Clock Source    กำหนดความเร็วของอุปกรณ์ DMA โดยมีค่าปกติคือ 5 MHz
Memory Remapping    หากเปิดการทำงานนี้ไว้จะทำ Shadows กับ BIOS ใดๆ ไม่ได้ [Disable]
Cache Read Hit Burst หรือ SRAM Read Wait State    ระยะพักรอเมื่ออ่านข้อมูลลงใน L1 Cache ให้ตั้งน้อยที่สุดเท่าที่ทำงานได้
Cache Write Hit Burst หรือ SRAM Write Wait State    ระยะพักรอเมื่ออ่านข้อมูลลงใน L1 Cache ให้ตั้งน้อยที่สุดเท่าที่ทำงานได้
Fast Cache Read / Write    ให้แคชทำงานโหมดความเร็วสูง จะมีผลเมื่อแคชมีขนาด 64 KB หรือ 256 KB
Tag Ram Includes Ditry    ให้แคชทำงานในโหมดเขียนทับโดยไม่ต้องย้าย/ลบข้อมูลเดิมออกก่อน หากมี Ram น้อยกว่า 256 MB ควรใช้ Dirty Bit
Non-Cacheable Block-1 Size    กำหนดขนาดหน่วยความจำที่ห้ามทำแคช [OK หรือ Disabled]
RAS to CAS Delay Time    ค่าหน่วงเวลาก่อนที่จะสลับการทำงาน RAS-CAS ตั้งค่าน้อยที่สุด เท่าที่ทำงานได้
CAS Before RAS    การสลับลำดับการทำงานระหว่าง RAS และ CAS
CAS Width in Read Cycle    กำหนดค่าหน่วงเวลาก่อนที่ซีพียูจะเริ่มอ่านข้อมูลใน DRAM ตั้งน้อยที่สุดที่ทำงานได้
Interleave Mode    ให้ซีพียูอ่าน - เขียนข้อมูลจาก DRAM ในโหมด Interleave
Fast Page Mode DRAM    ให้หน่วยความจำทำงานแบบ FPM โดยไม่ต้องอาศัย RAS และ CAS ซึ่งจะเร็วกว่า
SDRAM CAS Latency Time หรือ SDRAM Cycle Length    ระยะ รอบการทำงานของ CAS latency ใน SDRAM ตั้งค่าน้อยที่สุด หรือใช้ค่า 2 กับ RAM ชนิด PC100 และใช้ค่า 3 กับ RAM ชนิด ความเร็วแบบ PC66/83
Read Around Write    กำหนดให้ซีพียูอ่าน - เขียนข้อมูลจากหน่วยความจำได้ในคราวเดียวกัน [Enabled]
DRAM Data Integrity Mode    เลือก Non-ECC หรือ ECC ตามขนิดของ SDRAM
System BIOS Cacheable    การทำแคชของ System BIOS ROM #F0000-FFFFF [Enabled]
Video BIOS Cacheable    การทำแคชของ Video BIOS ROM [Enabled]
Video RAM Cacheable    การทำแคชของ Video RAM #A0000-AFFFF [Enabled ถ้าไม่มีปัญหา]
Memory Hole at 15M-16M    การจองพื้นที่สำหรับ ISA Adapter ROM [Enabled]
Passive Release    กำหนด CPU to PCI bus accesses ช่วง passive release [Enabled]
Delayed Transaction    เลือก Enable สำหรับ PCI version 2.1
AGP Aperture Size (MB)    กำหนดขนาดของ AGP Aperture กำหนดเป็นครึ่งหนึ่งของ RAM ทั้งหมด

Power Management
Max Saving    กำหนดการประหยัดพลังงานแบบ สูงสุด
User Define    กำหนดการประหยัดพลังงานแบบ ตั้งค่าเอง
Min Saving    กำหนดการประหยัดพลังงานแบบ ต่ำสุด
PM Control by APM    กำหนดให้ควบคุมการประหยัดพลังงานผ่านทางซอฟท์แวร์ APM
Video Off Method    กำหนดวิธีการปิดจอภาพเมื่อเข้าสู่โหมดประหยัดพลังงาน
- V/H SYNC + Blank    จะปิดการทำงาน V/H SYNC และดับจอภาพด้วย Blank Screen
- DPMS    สำหรับการ์ดแสดงผลและจอภาพที่สนับสนุนโหมด DPMS
- Blank Screen    จะทำการแสดงหน้าจอว่าง ๆ เมื่อประหยัดพลังงาน สำหรับจอรุ่นเก่า ๆ
Video Off After    ให้ปิดจอภาพเมื่อเข้าสู่โหมดประหยัดพลังงานแบบ Stanby หรือ Suspend
Standby Mode    กำหนดระยะเวลาเมื่อพบว่าไม่มีการใช้งาน จะหยุดทำงานของอุปกรณ์บางส่วน
Supend Mode    จะตัดการทำงานบางส่วนคล้าย Standby Mode แต่หยุดอุปกรณ์ที่มากกว่า
HDD Power Down    กำหนดระยะเวลาก่อนที่ BIOS จะหยุดการทำงานของ HDD
Resume by Ring    เมื่อ Enabled สามารถสั่งให้ทำงานจาก Soft Off Mode ได้
Resume by Alarm    เมื่อ Enabled สามารถตั้งเวลาทำงานจาก Suspend Mode ได้
Wake Up On LAN    เมื่อ Enabled สามารถสั่งให้ทำงานจาก Soft Off Mode ได้

Integrated Peripherals
IDE HDD BLOCKS MODE    ให้ HDD อ่าน-เขียนข้อมูลได้ครั้งละหลาย Sector พร้อมกัน [Enabled]
IDE PIO Mode...    กำหนดการทำงานแบบ Programe Input/Output [ตั้งสูงสุดหรือ Auto]
IDE UDMA...    กำหนดการทำงานแบบ DMA หรือ UDMA [Enabled หรือ Auto]
On-Chip PCI IDE    กำหนดการใช้ช่องเสียบ HDD IDE ที่อยู่บนเมนบอร์ด [Enabled]
USB Keyboard Support    กำหนดให้ใช้ Keyboard แบบ USB [Enabled]
Onboard FDC Controller    กำหนดให้ใช้ช่องเสียบ Disk Drive ที่อยู่บนเมนบอร์ด [Enabled]
Onboard Serial Port 1    กำหนดค่าแอดเดรสและ IRQ ให้ COM1 ค่าปกติคือ 3F8/IRQ4
Onboard Serial Port 2    กำหนดค่าแอดเดรสและ IRQ ให้ COM2 ค่าปกติคือ 2F8/IRQ3
Parallel Port Mode    กำหนดโหมดการทำงานของพอร์ตขนานได้ใน 3 แบบ [EPP&ECP]
- SPP (Standard Parallel Port)    คือโหมดมาตรฐานเหมาะแก่เครื่องพิมพ์รุ่นเก่าๆ
- EPP (Enhanced Parallel Port)    คือโหมด 2 ทิศทางเหมาะแก่เครื่องพิมพ์รุ่นใหม่
- ECP (Extended Cap. Port)    คือโหมดความเร็วสูง เมื่อต่อพ่วงกับ Scanner, Laplink ฯลฯ
ECP MODE USE DMA    คือกำหนด DMA สำหรับ Port ขนานแบบ ECP ซึ่งค่าปกติคือ 3

การตั้งค่าอื่น ๆ

Load BIOS Default Setup
เมื่อกดเลือกที่นี่ BIOS จะทำการตั้งค่าต่าง ๆ ให้เป็นแบบกลาง ๆ สำหรับอุปกรณ์ทั่ว ๆ ไป หรือเป็นการตั้งค่าแบบ Factory Setup ก็ได้

Load BIOS Optimize Setup
เมื่อกดเลือกที่นี่ BIOS จะทำการตั้งค่าต่าง ๆ ของอุปกรณ์ ให้ได้ประสิทธิภาพสูงสุด

Password Setting
ใช้สำหรับการตั้ง Password เมื่อต้องการจะเข้าไปเปลี่ยนแปลงการตั้งค่าต่าง ๆ ใน BIOS หรือเมื่อต้องการจะเปิดเครื่อง โดยปกติเมื่อใส่ Password ระบบจะให้ใส่ Confirm ซ้ำ 2 รอบเพื่อป้องกันการใส่ผิดพลาด (ไม่ใส่อะไรเลย คือการยกเลิก password)

HDD Low Level Format
เป็นเมนูสำหรับทำ Low Level Format ของ Hard Disk ซึ่งใช้สำหรับทำการ Format Hard Disk แบบระดับต่ำสุด ซึ่งถ้าหากไม่มีปัญหาอะไรกับ Hard Disk ก็ไม่จำเป็นต้องทำ

Exit with Save Setting หรือ Exit without Save Setting
เมื่อทำการเปลี่ยนแปลงข้อมูลการตั้งค่าต่าง ๆ ของ BIOS แล้วต้องทำการ Save เก็บไว้ด้วยนะครับ ส่วนใหญ่เมื่อทำการ Save แล้วจะบูทเครื่องใหม่ ค่าต่าง ๆ ที่ตั้งไว้จึงจะใช้งานได้

CPU Setup
นอกจากนี้ ในเมนบอร์ดรุ่นใหม่ ๆ ที่เป็นแบบ Jumper Free (ไม่ใช้ Jumper แต่จะใช้เมนูใน BIOS สำหรับตั้งค่าต่าง ๆ ) จะสามารถตั้งค่าของความเร็ว CPU, ค่า multiple หรือ FSB, ค่าไฟ Vcore และอื่น ๆ อีกแล้วแต่รุ่นของเมนบอร์ดนั้น ๆ


คลิปวิธีการเข้าสู่ BIOS Setup Mode และการตั้งค่าในไบออส(BIOS) ที่ควรทราบเบื้องต้น


เป็นยังไงกันบ้างครับ พอจะเป็นไกด์สำหรับวิธีการเข้าสู่ BIOS Setup Mode และการตั้งค่าในไบออส(BIOS) ที่ในยามจำเป็น ที่เราต้องใช้กันแล้วใช่ไหมครับ
